微棱鏡型反光膜及其應用前景

發布日期:2018-01-06瀏覽次數:

        反光膜是近50年發展起來的新型功能性復合材料。微棱鏡型反光膜是80年代后期才發展起來的,由于其亮度高,耐久性好,同時又克服了以往反光材料的有效入射角小,觀察角小,反射光束不對稱的缺點,因而在需要高亮度的公路交通方面的使用越來越廣泛。

反光原理和結構組成

      微棱鏡型反光膜的反光原理是依據光線在三維空間中,從一定的角度入射,在相互垂直的3個平面上發生3次反射,然后沿著原來的入射方向反射回去,見下圖。根據制造工藝的不同,在棱鏡面上發生的反射有兩類:一類是空氣-樹脂界面的(全)反射,另一類是鋁-樹脂界面的反射。

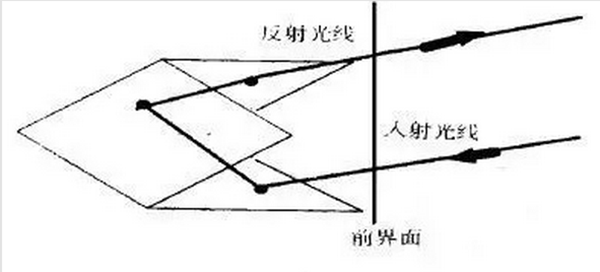

(微棱鏡反光原理圖)


按結構不同分類

      根據反射種類的不同,微棱鏡型反光膜的結構可以分為兩種:有鍍層型反光膜(ASTM4956中稱為T(mén)ype V Sheeting)和無鍍層型反光膜(ASTM4956中稱為T(mén)ypeⅣSheeting)。由于有鍍層型反光膜顏色灰暗,市場前景暗淡。

      這兩種反光膜的構造不同之處有:

     (1)無鍍層型反光膜棱錐后面是空氣,因而反射主要是全內反射,這就要求棱錐后必須有穩定的空氣層,所以在無鍍層型反光膜中有一層封閉層(Sealingfilm) ,以防止?jié)駳狻m埃等雜質進入空氣層,造成逆反射系數下降。

       (2)有鍍層型反光膜棱錐后鍍有一層金屬,一般是鋁。反射主要在樹脂-鋁界面上進行。有鍍層型反光膜沒有封閉層。

      (3)由于無鍍層型反光膜需要封閉,所以有支撐壁,從正面看,是一個個菱形或六邊形的格子。而有鍍層型反光膜則沒有。

光學性能

        無論在反光強度、廣角性等方面,微棱鏡型反光膜都比透鏡型反光膜有很大的提高。下圖是3類產品的反光強度初始值的比較(0.2°觀察角)。以前的微棱鏡型反光膜的反射光錐不對稱,有效入射角小,但是經過對反射單元及其陣列的設計,這些問題基本得到了解決。

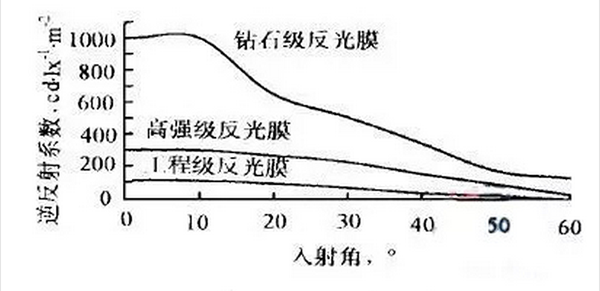

(各種類型的反光膜的初始反光強度)

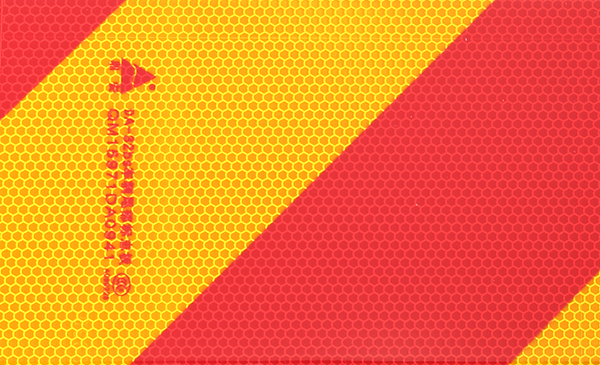

(鼎安鉆石級反光膜車輛尾部標志板局部)

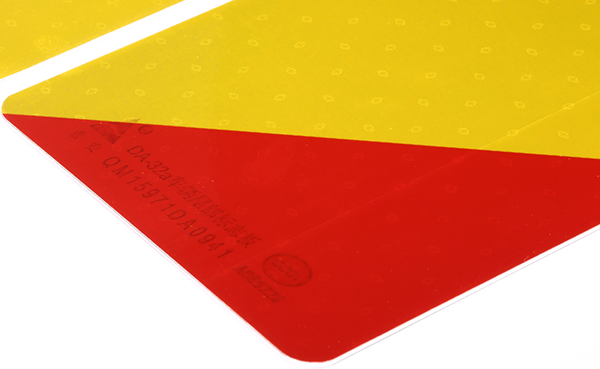

(鼎安超強級反光膜車輛尾部標志板局部)

應用前景

        由于微棱鏡型反光膜的極高反光強度和良好的廣角性能,隨著機動車速的不斷提高,高等級公路的不斷增長,道路情況的不斷復雜,微棱鏡型反光膜的應用市場將越來越廣闊。
